近日，深圳裝飾自主研發的第Ⅱ代可伸縮移動小吊機成功升級完成，于南京燕子磯幕墻工程項目完成開發功能實戰檢驗。

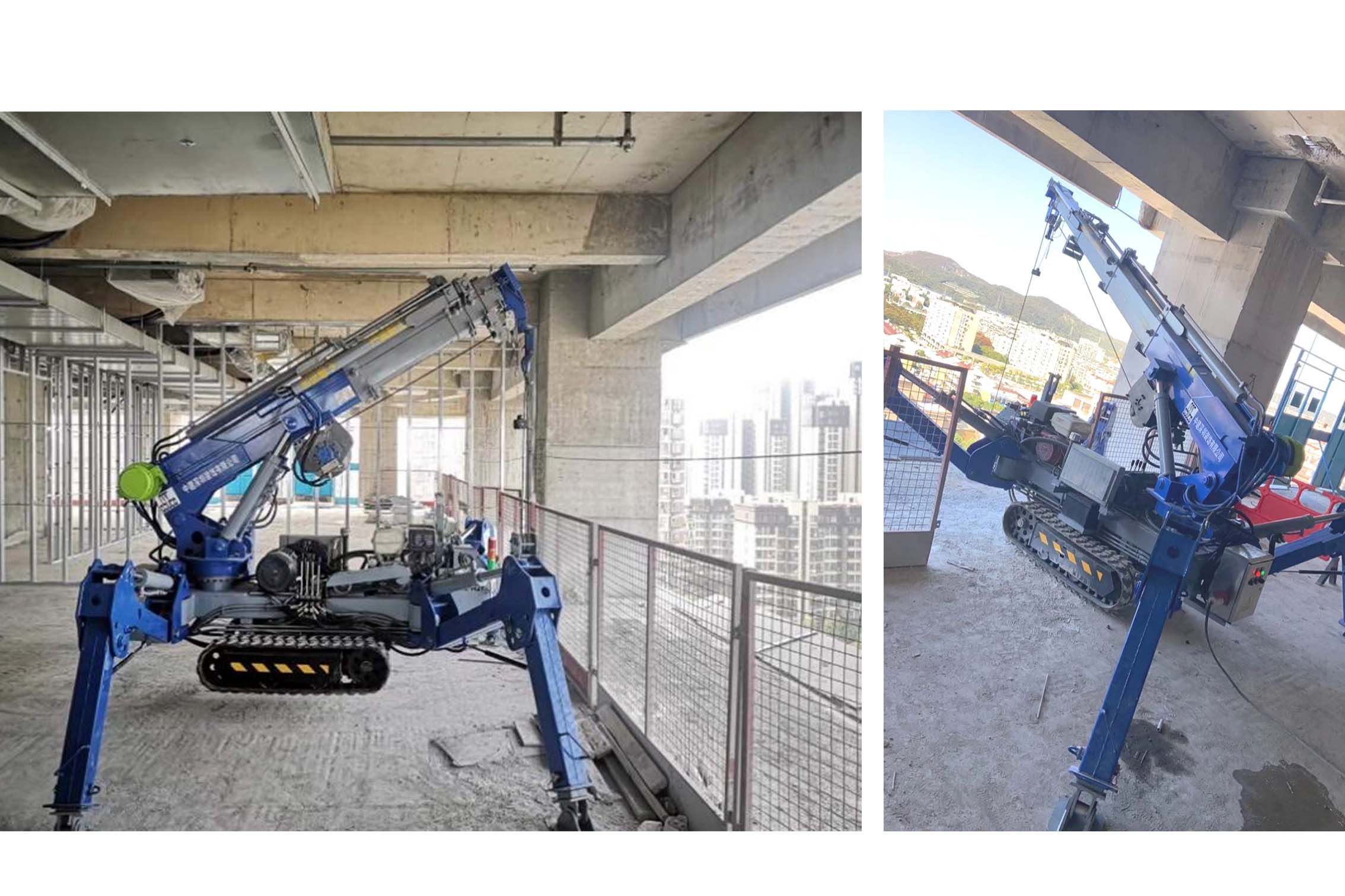

　　可快速移動伸縮小吊機實拍圖

　　第Ⅱ代可伸縮小吊機基本滿足原計劃功能開發需求任務書要求，車身尺寸及自重按照可進入施工電梯設計，行走采用履帶式設計，減少設備對樓板的壓力，并具備20°的爬坡能力，實現設備的可快速周轉功能。

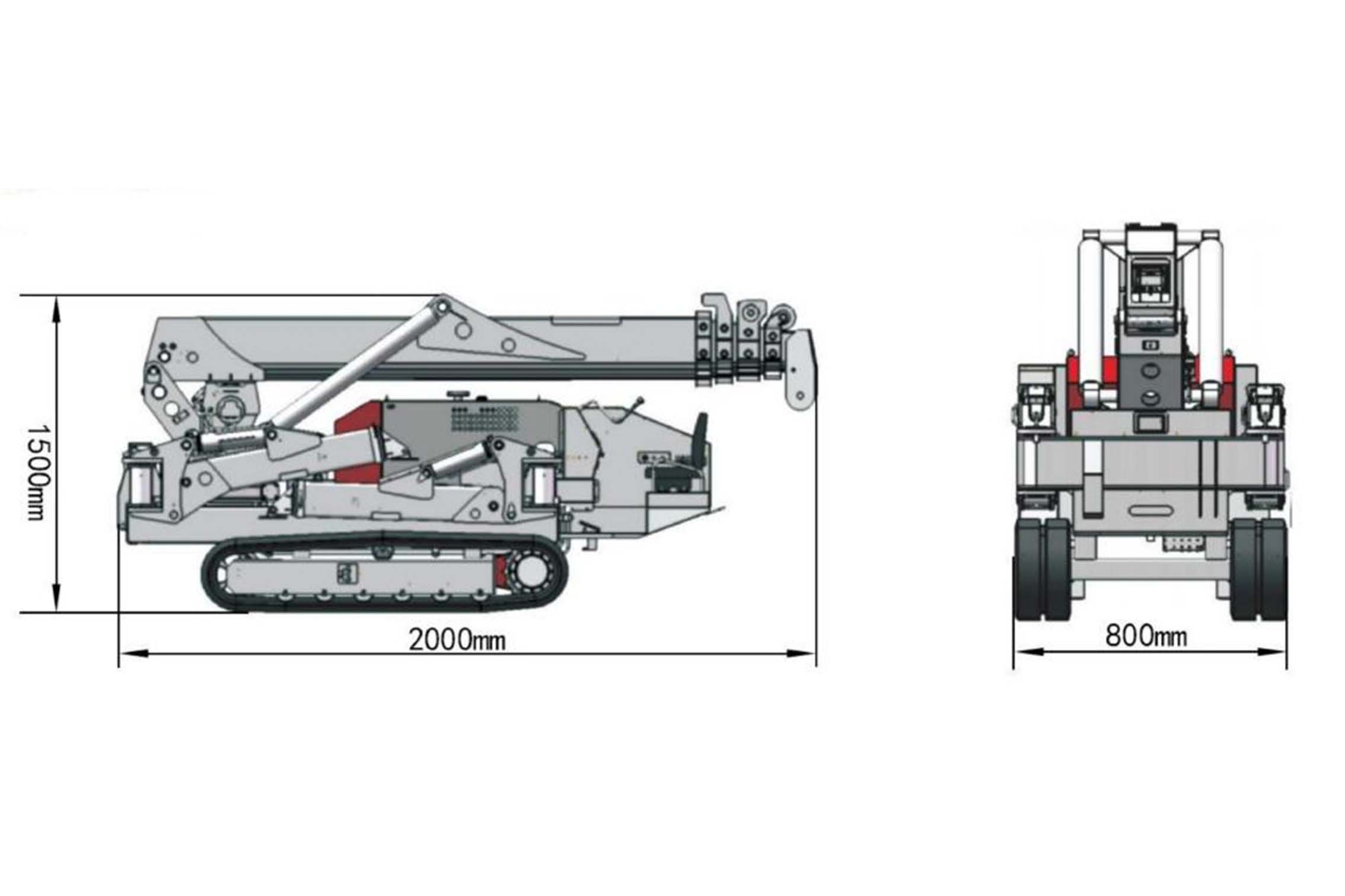

　　可快速移動伸縮小吊機的外形尺寸

　　液壓伸縮大臂坐立于旋轉裝置上，可實現大臂的趴臂揚臂、伸縮、旋轉等功能，伸縮臂最大伸展距離為 5.9m，仰角變化幅度為0°~85°，吊裝重量為300 kg~1500kg，可圍繞底座旋轉270°。揚臂45°時，可實現550Kg吊重范圍內的負載伸縮、負載旋轉，使其作業范圍更廣。

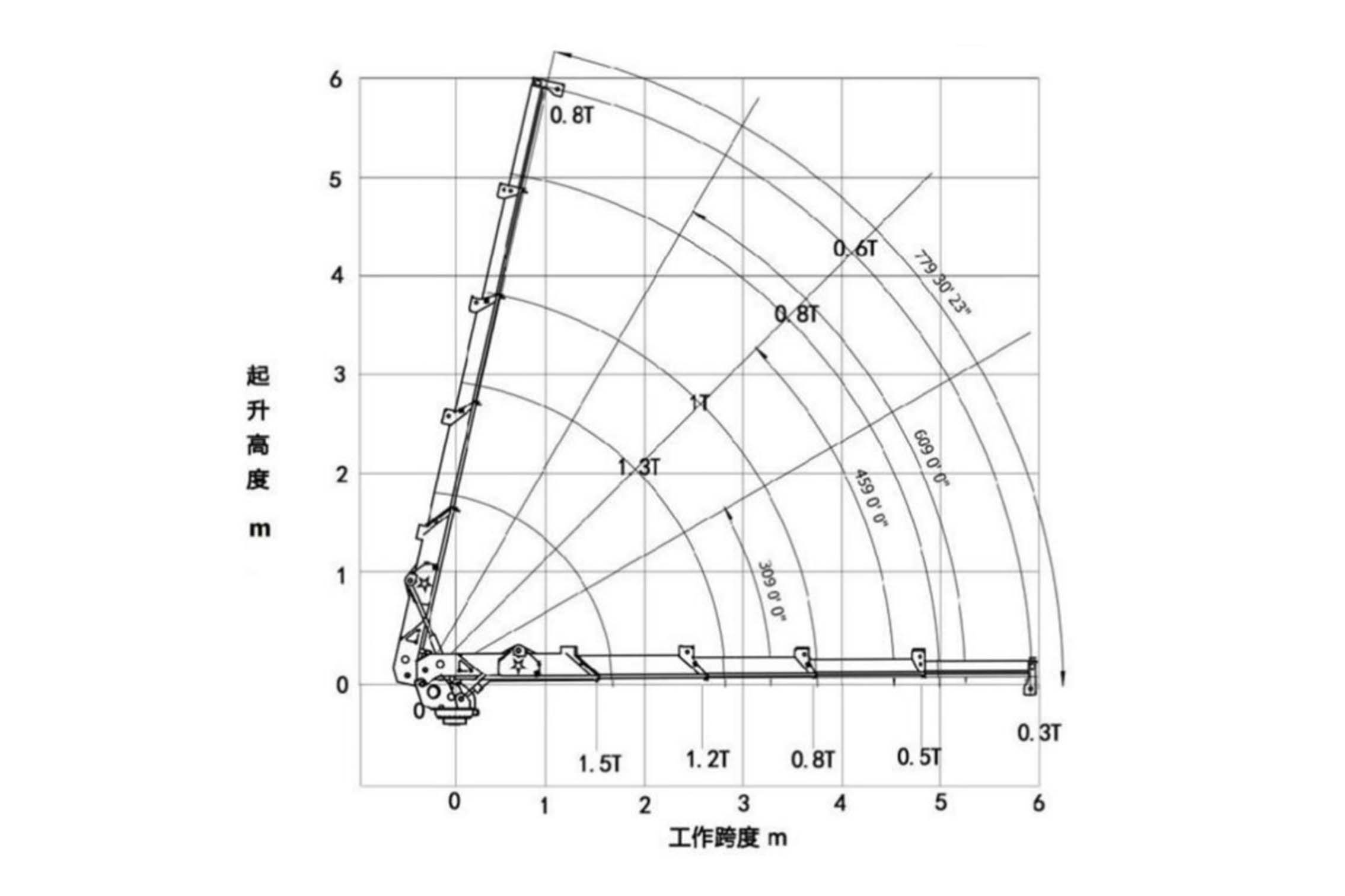

　　可快速移動伸縮小吊機的吊裝曲線圖

　　第Ⅱ代可伸縮小吊機采用無線遙控設計，可實現百米范圍內遠程操作設備；油電兩用式設計為工地停電時繼續施工提供便利。四條液壓伸縮支撐腿可向四周展開，橫向可伸開1300mm，縱向可伸開900mm，大幅提升了設備的工作穩定性，同時力矩顯示器及超載報警的設計也提高了設備使用的安全性。

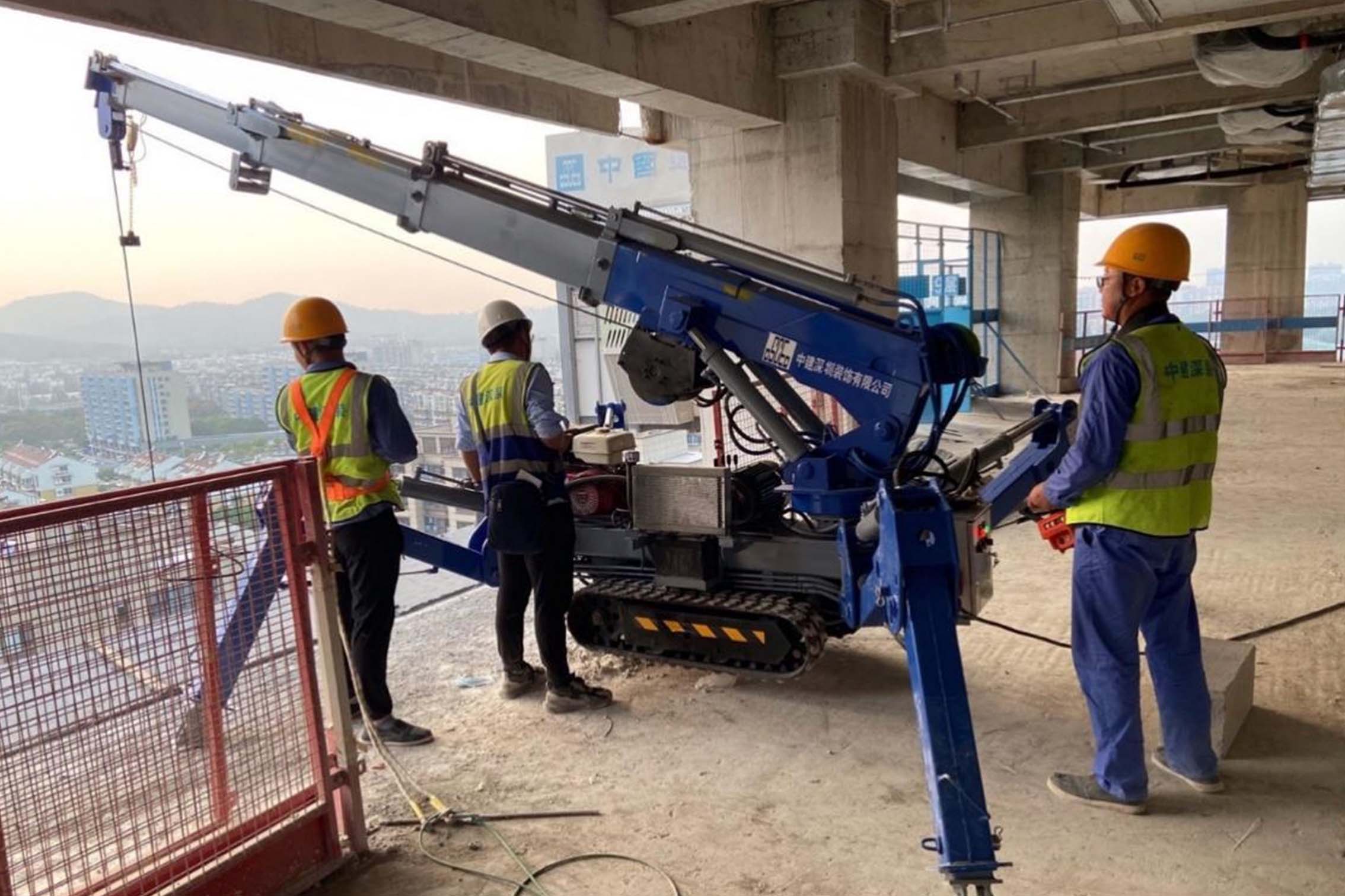

　　可快速移動伸縮小吊機工作實拍圖

　　對比傳統小炮車，第Ⅱ代可伸縮小吊機實現通過施工電梯進入樓層、自驅行走的功能，其換位吊裝更加快捷，傳統小炮車需4人1個小時的挪位時間優化為1人半小時，大幅提升吊裝工效，降低施工成本。

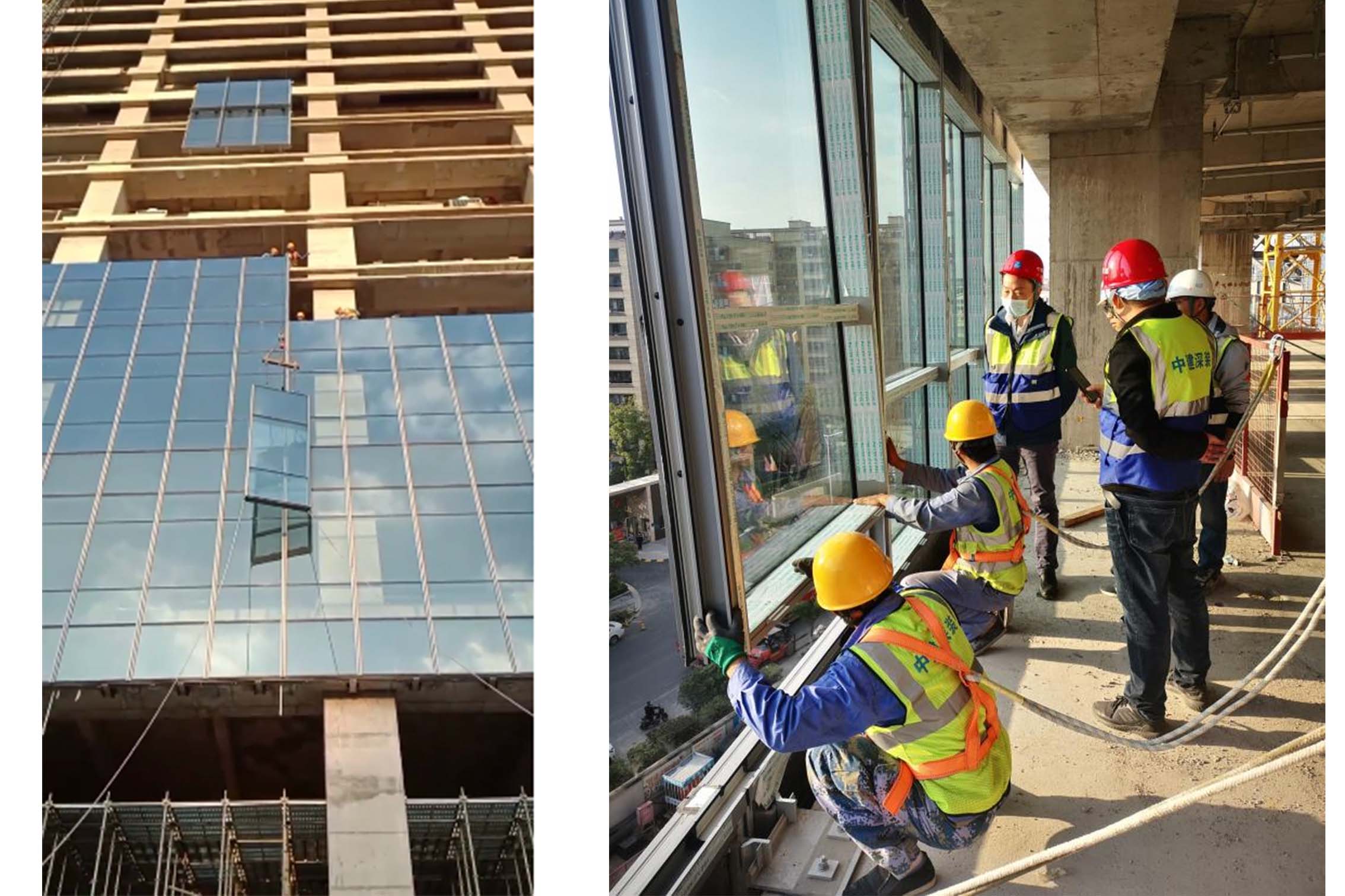

　　可快速移動伸縮小吊機吊裝單元板塊實拍圖
