| 示波器型號 |

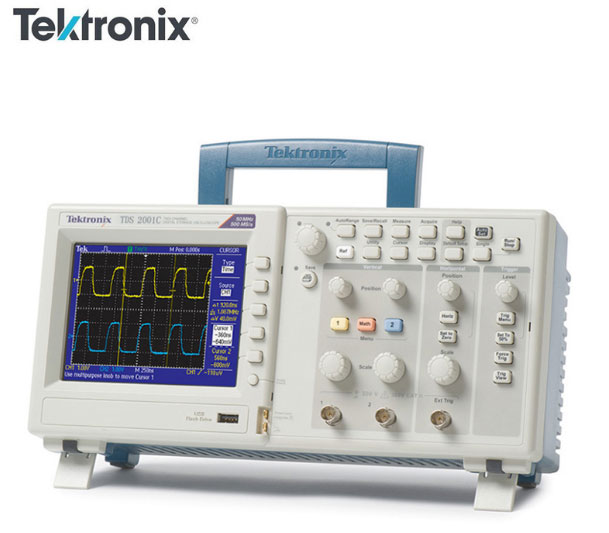

TDS2001C |

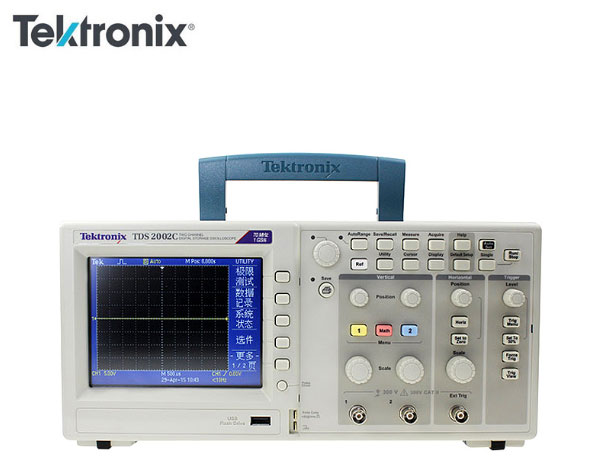

TDS2002C |
TDS2004C |
| 顯示器 |
TFT |
TFT |
TFT |
| 帶寬 |
50MHz |
70MHz |
70MHz |
| 通道數量 |
2 |
2 |
4 |
| 外部觸發輸入 |
所有型號均包括 |
每條通道
采樣率 |
500MS/s |
1.0GS/s |
1.0GS/s |
| 記錄長度 |
所有型號所有時基上2.5k點 |
| 垂直分辨率 |
8位 |
| 垂直靈敏度 |
準后微調時，所有型號2 mV - 5 V/div |
| DC垂直精度 |
所有型號上±3% |
| 垂直縮放 |
垂直擴展或壓縮實時波形或停止的波形 |
| 最大輸入 |
300VRMS CAT II; 在超過100 kHz時額定值以20 dB/10 Hz下降, 在3 MHz時為13Vpk-pk AC |
| 位置范圍 |
mV - 200 mV/div +2 V; >200 mV-5 V/div +50 V |
| 帶寬限制 |
所有型號為20 MHz |
| 輸入耦合 |
所有型號上AC, DC, GND |
| 輸入阻抗 |
1 MΩ并聯, 20pF |
| 時基范圍 |
5ns-50s/div |
5ns-50s/div |
5ns-50s/div |
| 時基精度 |
50 ppm |
| 水平縮放 |
水平擴展或折疊活動的波形或停止的波形 |
| USB端口 |
前面板上的USB主機端口支持USB閃存驅動器
儀器背面的USB設備端口支持連接PC及兼容PictBridge的所有打印機 |
| GPIB |
可選 |
| 參考波形顯示 |
(2)個2.5 K點參考波形 |
